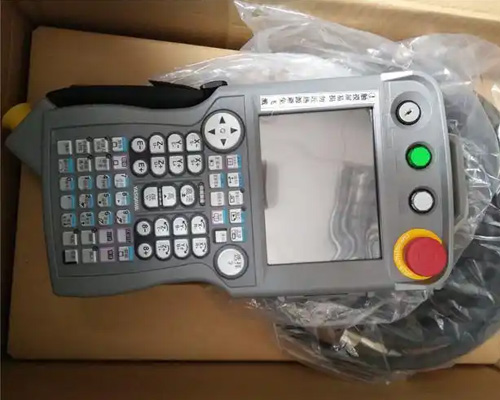

示教器無法啟動直接影響設備操作與編程。安川機器人維修統計顯示，DX200示教器通電無反應故障約占控制器外設問題的，其中電源模塊和主板損壞占比較高。系統化排查需從供電回路到核心控制單元逐級檢測，恢復設備正常功能。
初步診斷遵循由簡至繁原則。測量電源接口電壓，24VDC輸入偏差超過±5%需檢查供電線路。觀察狀態指示燈，完全熄滅表明電源轉換故障。測試待機電流，低于50mA預示主板未啟動。檢查保險管導通狀態，熔斷需排查短路點。
電源電路檢修要點明確。直流轉換模塊測試輸入輸出特性，效率低于80%需更換。濾波電容組檢測ESR值，超過標稱值30%失效。穩壓芯片測量輸出電壓，波動超過±3%不穩定。變壓器繞組通斷測試，電阻異常需更換。
主板故障排查注重細節。核心供電測量，1.2V/3.3V/5V軌偏差超過±2%需檢修。時鐘信號檢測，頻率漂移超過50ppm異常。復位電路測試，低電平持續時間不足會導致啟動失敗。BIOS芯片重新燒錄，校驗和錯誤需更新程序。
連接線路檢查不可忽視。電源插頭內針測量接觸電阻，超過0.5Ω需清潔。排線通斷測試，斷線位置使用同規格線材修復。接口氧化處理，先用橡皮擦拭再用酒精清潔。新排線安裝保持自然彎曲，最小半徑不小于20mm。
安川機器人維修后驗證分步驟進行。通電測試啟動電流，正常范圍200-300mA。功能鍵逐一測試，觸發響應時間小于0.5秒。觸摸屏校準，五點定位誤差不超過1mm。連續運行測試，4小時內無異常重啟。
防護措施提升可靠性。電源接口增加防松卡扣，避免接觸不良。排線折彎處加裝保護套，減少機械應力。控制板噴涂三防漆，厚度控制在0.1mm。存放時置于防靜電袋中，避免元件受潮。
預防性維護降低故障概率。每月清潔連接器，去除氧化層。季度檢查電源線纜，老化立即更換。環境濕度超過70%時，每日短時通電除濕。運輸過程中固定示教器，避免震動損傷。
規范的安川機器人維修流程保障質量。操作前斷開所有電源，等待5分鐘放電。防靜電手環接地電阻小于1MΩ。組裝后檢查各部件就位，螺絲按對角線順序緊固。功能測試覆蓋所有模式，確保無遺留問題。
通過系統維修，示教器功能恢復率可達88%以上。準確的故障判斷與規范的修復工藝，使設備重啟成功率明顯提升。持續積累維修案例，優化檢測流程，能有效縮短故障處理時間。
