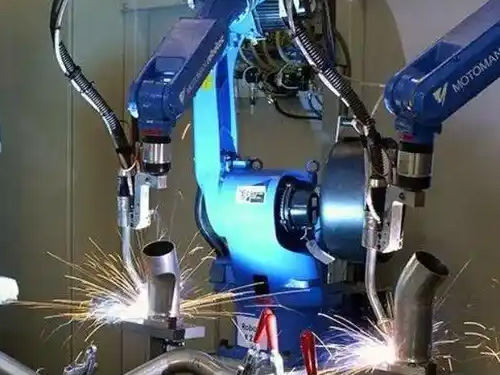

安川機器人依托靈活的多軸協同操控能力和高效的焊接節奏把控，成為汽車座椅骨架焊接作業的主力設備，廣泛服務于乘用車、商用車座椅骨架的規模化生產流程。座椅骨架多采用低碳鋼薄板經沖壓成型后拼接焊接，焊接過程以氬氣作為保護介質，焊縫必須具備可靠的連接強度和抗疲勞性能，避免車輛長期使用中出現骨架松動問題。實際生產場景里，安川機器人焊接的座椅骨架部件厚度普遍較薄，但不同部位的搭接層數存在差異，從單層薄板對接焊到底座雙層疊焊的工藝轉換十分頻繁，這使得焊接電流的波動范圍較大，對應的氬氣需求也會隨之產生明顯變化。傳統的恒流量供氣方式難以適配這種動態需求，而WGFACS智能節氣裝置通過與安川機器人控制系統建立深度聯動，打造出“工況實時感知—流量動態適配”的按需供給體系，在不影響焊接質量達標的前提下，實現了保護氣消耗的減少40%-60%的精細化管控。
座椅骨架焊接的輕薄特性，使得傳統供氣模式的不足更為凸顯。低碳鋼薄板焊接時形成的熔池體積較小，對氬氣流量的反應較為敏感，流量過大容易吹散熔池造成焊道成形不佳，流量過小則無法形成致密的保護氣幕，進而引發氧化和氣孔等缺陷。不同搭接層數對應的焊接電流差異明顯，雙層疊焊時需要提高電流以保證熔透效果，單層對接焊時電流可適當降低，氬氣的需求量也應隨之做出調整。操作人員為避免頻繁調節參數拖慢焊接節奏，通常會按照雙層疊焊的最大流量進行設定，這就導致單層焊接時出現大量氬氣浪費。安川機器人執行座椅骨架焊接程序期間，會包含焊槍在多個焊點間的移動、工件旋轉定位等非焊接動作，這些時段在總作業時長中占比不低，恒流量模式下氬氣持續排放卻未參與熔池保護，造成了不必要的消耗。
WGFACS智能節氣裝置的核心競爭力，在于其與安川機器人控制系統的精準聯動效果，能夠?qū)崿F(xiàn)“電流升高流量同步增加，電流降低流量隨之減少”的按需供給模式。裝置內部集成了高精度電流檢測模塊，通過安川機器人的EtherNet/IP通訊接口接入控制系統，可實時捕捉焊接電流的動態變化，數據采集的高頻特性保障了對電流波動的快速響應。該裝置采用伺服電機驅動的精密調節閥門，能夠依據電流信號實現流量的無級平滑調控，電流每產生一定幅度的變化，流量就會同步按相應比例調整，始終與薄板熔池的保護需求保持高度匹配。這種調控方式徹底改變了傳統固定流量的供氣邏輯，讓氬氣消耗與座椅骨架焊接的實際需求實現完全同步。
WGFACS節氣裝置與安川機器人的現場適配簡便高效，無需改造機器人原有系統。安裝時，只需在氬氣減壓器與安川機器人焊槍之間的管路中串聯裝置，采用標準快插接頭連接，管路接口與機器人原有供氣接口完全匹配。信號連接通過機器人控制柜預留的通訊接口完成，接入后借助專用配置軟件進行參數初始化，將“電流-流量”匹配曲線導入裝置即可。調試階段，操作人員可通過安川機器人的示教器直接查看實時流量數據，也能根據具體座椅骨架焊接工藝需求，在示教器上微調“電流-流量”的匹配比例，實現個性化適配。
安川機器人進行座椅骨架焊接時，要實現焊接質量與成本控制的雙重目標，氣體供給環節的精準適配至關重要。WGFACS智能節氣裝置的應用，不僅有效降低了氬氣消耗量，更通過精準的流量控制提升了焊接質量的穩定性，減少了因氣體供給不當造成的返工損耗。“電流升高流量同步增加，電流降低流量隨之減少”的按需供給邏輯，與座椅骨架焊接的動態特性高度契合，將氬氣消耗從傳統的“粗放式供給”轉變?yōu)?ldquo;精準化投放”。對于采用安川機器人開展大規模座椅骨架焊接的企業而言，這種節氣方案能夠快速顯現成效，長期運行下去可顯著降低生產成本，增強企業的生產競爭力。
