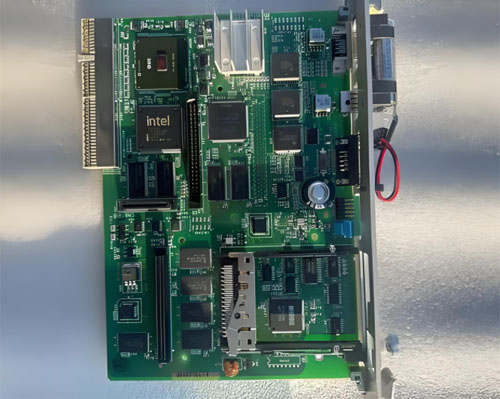

安川機器人維修工作中，CPU板JANCD-XCP01C-1的故障處理占據重要位置。這塊電路板作為控制系統的中樞，其運行狀態直接影響機器人整體性能。或許很多人不了解，這塊看似普通的電路板其實承載著運動控制、信號處理和數據交換等關鍵功能。當它出現問題時，機器人可能表現出多種異常現象，有時候是突然停機，有時候則是動作紊亂。
維修人員面對這類故障時，大概需要從幾個方面入手。電源供應檢查是基礎步驟，信號傳輸測試也不可忽視，固件狀態評估更是關鍵環節。安川機器人維修手冊雖然提供了標準流程，但實際工作中往往需要結合經驗靈活應對。
常見故障現象分析
JANCD-XCP01C-1故障表現多樣，維修人員需要準確識別。比較典型的情況包括系統啟動失敗，控制面板顯示通信錯誤代碼，或者各軸伺服出現無規律抖動。有時候這些現象會單獨出現，也可能幾種問題同時發生。
電源指示燈異常是容易察覺的信號。正常情況下，板卡上多個LED應該有規律地閃爍或保持穩定亮起。如果發現指示燈全滅、常紅或者不規則閃爍，基本可以確定存在硬件問題。安川機器人維修經驗表明，這類問題可能源于電源模塊損壞，或者是某個芯片組工作異常。
通信故障在JANCD-XCP01C-1上也較為常見。表現為與主控制器連接不穩定，數據交換時斷時續。這種情況下，除了檢查物理連接器，還需要測量各通信端口的電平信號。維修時需要注意，某些看似通信問題其實可能是板卡上緩存芯片失效導致的。
故障診斷方法
針對JANCD-XCP01C-1的故障診斷，安川機器人維修通常采用分級排查法。第一步是外觀檢查，觀察板卡有無明顯燒灼痕跡、電容鼓包或元件脫落。這一步看似簡單，其實能發現約三成故障原因。
接下來是電源測試。使用萬用表測量各供電點的電壓值，與標稱值對比。特別要注意的是，某些芯片需要多組電壓同時工作，任何一組異常都會導致整體故障。測試時最好參照電路圖逐點測量，避免遺漏。
信號追蹤是更深層次的診斷手段。通過示波器觀察關鍵芯片的時鐘信號、數據波形，可以判斷數字電路工作狀態。這種方法需要維修人員熟悉板卡架構，了解各芯片功能。安川機器人維修專家建議，沒有把握時不要隨意測量，以免造成二次損壞。
維修處理要點
確認故障點后，維修工作才真正開始。更換損壞元件是常見操作，但有幾個細節需要注意。焊接溫度不宜過高，防止PCB多層板內線路受損。靜電防護必須到位，特別是處理敏感芯片時。有時候一個疏忽就可能擴大故障范圍。
對于BGA封裝的芯片，維修難度相對較高。這類元件需要專用設備進行拆裝，普通烙鐵難以勝任。安川機器人維修中心通常建議，涉及BGA的故障最好返廠處理，自行維修風險較大。
固件恢復也是維修中的重要環節。某些情況下硬件并無損壞，只是程序數據丟失或出錯。這時候需要通過專用接口重新燒錄固件。操作前務必確認固件版本與硬件型號完全匹配，錯誤的固件可能導致不可逆損壞。
預防性維護建議
減少JANCD-XCP01C-1故障的關鍵在于預防。工作環境溫度應該控制在合理范圍，過高或過低都會影響電子元件壽命。定期清理控制柜內灰塵，保持良好散熱條件。或許有人覺得這些措施微不足道，其實對延長板卡壽命很有幫助。
電源質量監測也很重要。電壓波動過大可能瞬間損壞精密電路，加裝穩壓設備是明智選擇。安川機器人維修記錄顯示，約15%的CPU板故障與電源問題直接相關。日常檢查時，不妨多關注供電狀態，提前發現隱患。
備份系統參數應該成為例行工作。當硬件故障發生時，完整的參數備份能大幅縮短恢復時間。建議每次修改重要參數后都進行備份，并將文件妥善保存。這個習慣或許在關鍵時刻能節省大量精力。
維修后的測試驗證
完成維修后，全面測試必不可少。不要急于裝回機器，先在測試平臺運行基本功能檢測。確認各接口通信正常，信號輸出符合標準。安川機器人維修流程中，這一環節關系到維修質量的最終確認。
負載測試是驗證穩定性的有效方法。讓CPU板在模擬工作狀態下運行一段時間，觀察有無異常發熱或性能波動。有時候問題在靜態測試中不易發現，只有在持續工作時才會顯現。
最后是整機聯調，將修復好的CPU板裝回機器人，測試所有功能是否恢復正常。這個階段要特別注意各軸運動協調性，以及與其他控制板的配合情況。任何微小異常都不應忽視，可能預示著潛在問題。
安川機器人維修工作講究細致與耐心，特別是處理JANCD-XCP01C-1這類核心部件時。掌握正確的診斷方法，遵循規范的維修流程，才能有效解決問題。預防措施與定期維護同樣重要，可以顯著降低故障發生率。當遇到復雜情況時，及時尋求專業技術支持是明智之舉，避免因不當操作造成更大損失。
